Platinen-Entwicklung / Prototypenherstellung
für Steuerungssysteme
  • Prototypenherstellung nach Kundenwunsch
  • Microcontroler-Logik mit EA-Ebene, I²C-Bus, LCD ...
  • Eingangs-Signalpegel von 3,3V bis 48V
  • Leistungsausgänge 2 - 4 Amp. Transistorlogik / Relais bis 16 Amp. 400V
  • Es werden Kundenspezifische Bauteile verwendet.

    Nach erfolgreicher Ausprobe der Funktionen werden Kleinserien je nach Kundenvorgabe in Auftrag gegeben.

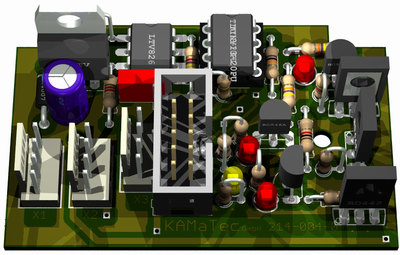

Mikrocontroller MC13
Artikel-Nr.:  214-004-04

Das MC13 ist eine besonders einfach programmierbare und sehr universell einsetzbare Kleinsteuerung, sie wurde ursprünglich als Impulsverlängerer konzipiert.
Das MC13 besitzt einen 1,5m M12-Anschlußstecker und zwei im Gehäuse verbauten M12-Buchsen. Somit kann er einfach zwischen den vohanden Sensor und der Eingangslogik dazwischengesteckt werden, und erfüllt somit die frei nach Wahl zu definierende Funktion (Einschalt-, Auschalt- Verzögerung, Verlängerter Impuls, Verzögerung, Speichernde Verlängerung usw.). Der MC13 wird mit einer Gleichspannung von 24V DC betrieben.

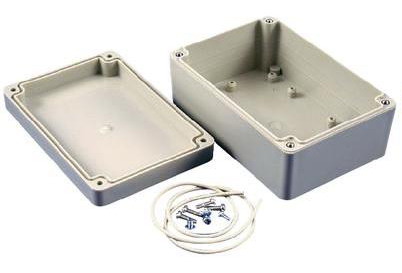

214-004-04 Gehäuse für MC13 und MC23-8
  • Typ: MC13-2-3
  • FLASH: 1 KByte
  • EEPROM: 64 Bytes
  • SRAM: 64 Bytes
  • Takt: 8 MHz
  • 4 Kanal 10-bit A/D-Wandler
  • Eingabekanäle: 2 (I-lines)
  • Ausgabekanäle: 3 (O-lines 2 Amp.)
  • Bussystem: -
  • ISP-Schnittstelle 10 Pin / 6 Pin
  • M12-Anschlusstechnik

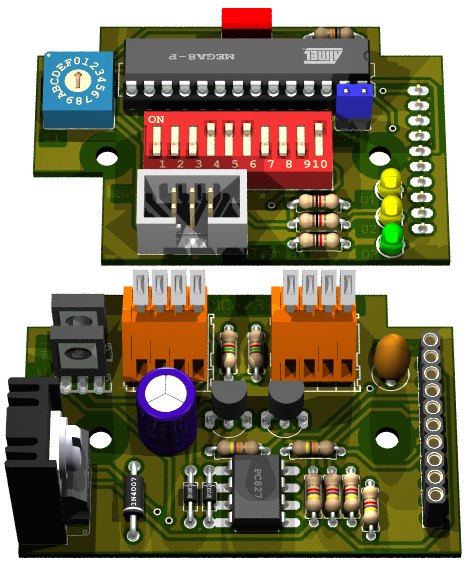

Universal Zeitrelais MC23-8
Artikel-Nr.:  214-003-17

Das MC23-8 ist eine Zeitrelais mit integrierten Funktionen.
Durch einstellen des Drehschalters können bis 16 Funktionen angewählt werden wie z.B. Einschalt-, Auschalt- Verzögerung, Verlängerter Impuls, Verzögerung, Speichernde Verlängerung usw.
Mit dem DIP-Schalter können Zeiten von 10ms - 10,5 Std. eingestellt werden.

Das MC23-8 besitzt einen 1,5m M12-Anschlußstecker und eine im Gehäuse verbauten M12-Buchse. Somit kann er einfach zwischen den vohanden Sensor und der Eingangslogik dazwischengesteckt werden, und erfüllt somit die frei nach Wahl zu definierende Funktion. Der MC23-8 wird mit einer Gleichspannung von 24V DC betrieben.

214-003-17 Gehäuse für MC13 und MC23-8
  • Typ: MC23-8
  • Funktionen: 16
  • Zeiten: 10ms - 10,5 Std.
  • Takt: 8 MHz
  • Eingabekanäle: 2 (I-lines)
  • Ausgabekanäle: 2 (O-lines 2 Amp.)
  • M12-Anschlusstechnik

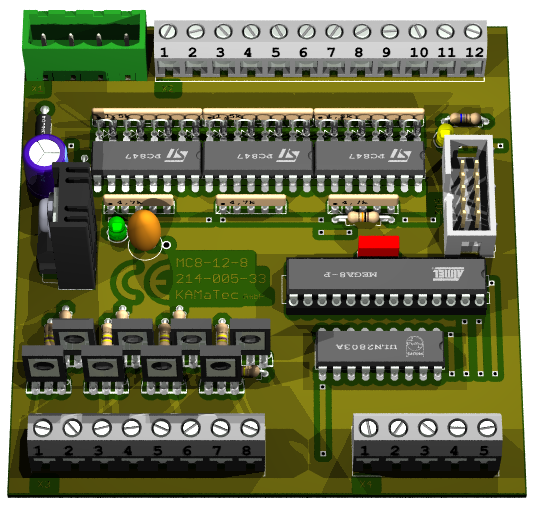

Mikrocontroller MC8
Artikel-Nr.:  214-005-33

Das MC8 ist eine besonders einfach programmierbare und sehr universell einsetzbare Kleinsteuerung, sie wurde konzipiert, um kleine Steuerungsaufgaben wie Sortieranlagen, Bunker und Zuführungen zu Steuern.
Die Steuerung besitz 12 Eingänge und 8 Ausgänge und ist somit für die meisten Anwendungen ausreichend. Sollte die Peripherie nicht ausreichen, so ist es möglich das MC8 mit einem I²C-Ein-/Ausgabemodul zu erweitern. Auf Grund des
8 KByte Speichers ist dies jedoch nur begrenzt möglich.
Die Modulanschlüsse sind Schraub- bzw. Steckbar ausführbar.
Der MC8 wird mit einer Gleichspannung von 24V DC betrieben (es ist allerdings auch denkbar ander Spannungsbereiche z.B. 12V oder 48V abzudecken).

          214-005-33 Gehäuse für MC8
  • Typ: MC8-12-8
  • FLASH: 8 KByte
  • EEPROM: 512 Bytes
  • SRAM: 1 KBytes
  • Takt: 8 MHz
  • 8 Kanal 10-bit A/D-Wandler
  • Eingabekanäle: 12 (I-lines)
  • Ausgabekanäle: 8 (O-lines 4 Amp.)
  • Bussystem: I²C
  • Erweiterung: -
  • ISP-Schnittstelle 10 Pin

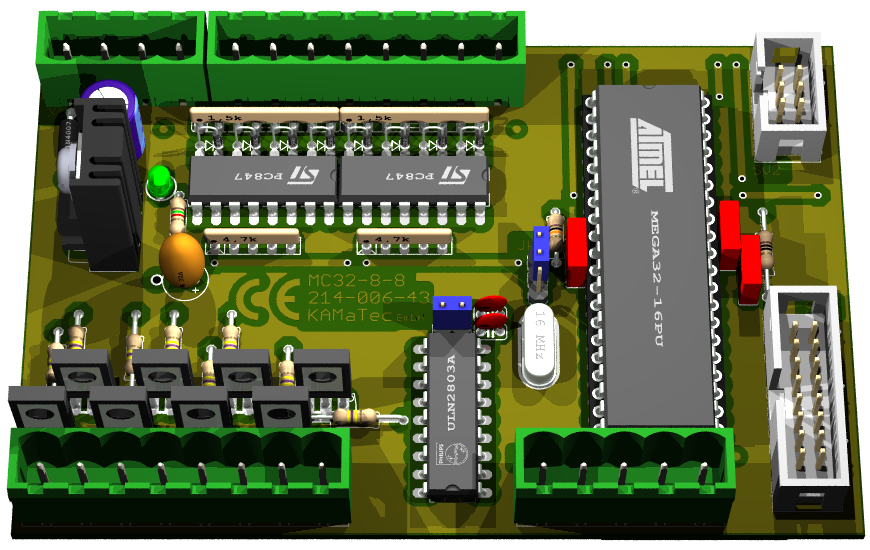

Mikrocontroller MC32
Artikel-Nr.:  214-006-43

Das MC32 ist eine besonders einfach programmierbare und sehr universell einsetzbare Kleinsteuerung, sie wurde konzipiert, um mittlere Steuerungsaufgaben wie Sortieranlagen, Bunker, Zuführungen und kleine Fördertechnikanlagen zu Steuern.
Die Steuerung besitz 8 Eingänge und 8 Ausgänge und ist mit den Erweiterungs- modulen über den I²C-Bus mit bis zu 8 bzw. 8+8 Modulen erweiterbar. Auf Grund des 32 KByte Speichers und einer Taktfrequenz von 16 MHz ist das MC32 nahezu universell einsetzbar.
Die Modulanschlüsse sind Schraub- bzw. Steckbar ausführbar.
Der MC32 wird mit einer Gleichspannung von 24V DC betrieben (es ist allerdings auch denkbar ander Spannungsbereiche z.B. 12V oder 48V abzudecken).

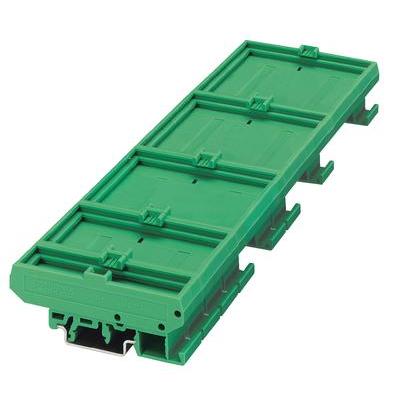

214-006-43 Gehäuse für MC32 und I²C-Busmodule
  • Typ: MC32-8-8
  • FLASH: 32 KByte
  • EEPROM: 1024 Bytes
  • SRAM: 2 KBytes
  • Takt: 16 MHz
  • 8 Kanal 10-bit A/D-Wandler
  • Eingabekanäle: 8 (I-lines)
  • Ausgabekanäle: 8 (O-lines 4 Amp.)
  • Bussystem: I²C
  • Erweiterung: 16-Pin
  • ISP-Schnittstelle 6 Pin

I²C-Busmodule, Erweiterungsmodule für MC8 und MC32

Die I²C-Busmodule sind an beide Steuerungen MC8 und MC32 zu betreiben. Sie wurden konzepiert, um die baulich kleingehaltenen Steuerungs-Module zu erweitern.
Vollgende Anwendungen der Ein- / Ausgangsmodule ist max. möglich:
- 8x(8A-Modul / 8R-Modul / 8E-Modul / 1x LCD) + 8x 8E/8A-Modul

Die Erweiterungsmodule RS232, CAN-Bus und Analog sind nur am MC32 über den 16-Pin-Erweiterungsstecker zu betreiben.

Die Modulanschlüsse sind Schraub- bzw. Steckbar ausführbar.
Die I²C-Busmodule werden mit der internen Modul-Gleichspannung von 5V DC betrieben. Bei längeren Busstrecken (bis 200m)  ist es nowendig eine externe Spannungsversorgung bereitzustellen.

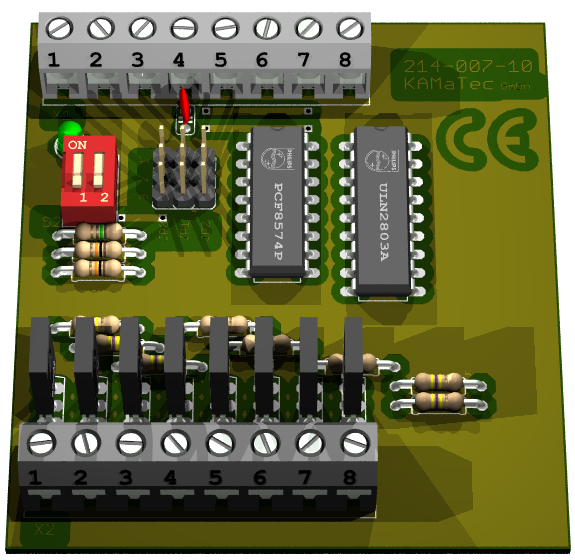

  • I²C-8A-Modul
    214-007-10 Ausgabekanäle: 8 (O-lines 4 Amp.)

    max. Schaltspannung 60 V-
    max. Schaltstrom 4 A bei 24 V
    Temperaturbereich -20°C ... 55°C
    Steuerspannung 24 VDC
    max. Modulstromaufnahme 100 mA
    Artikel-Nr.: 214-007-10

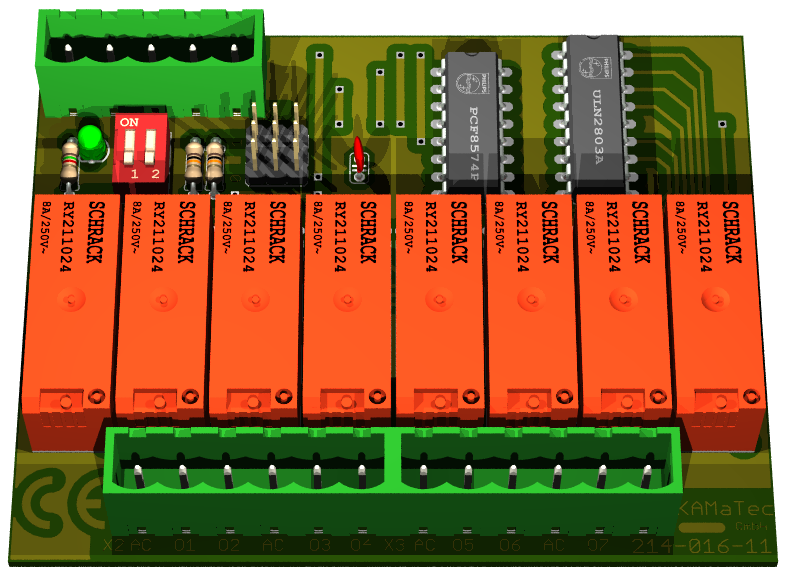

  • I²C-8R-Modul
    214-016-11 Ausgabekanäle: 8 (O-lines Relais )

    max. Schaltleistung 2000 VA
    max. Schaltspannung 400 V~ / 150 V-
    max. Schaltstrom 8 A bei 250 V
    Temperaturbereich -20°C ... 55°C
    Spulenspannung 24 VDC
    max. Modulstromaufnahme 100 mA
    Artikel-Nr.: 214-016-11

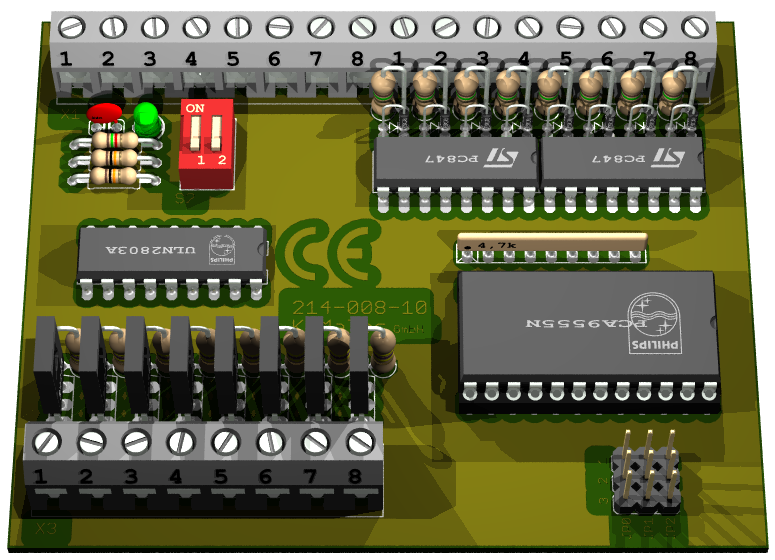

  • I²C-8E/8A-Modul
    214-008-10 Eingabekanäle: 8 (I-lines)
    Ausgabekanäle: 8 (O-lines 4 Amp.)

    Eingangsspannung 24 VDC
    max. Schaltspannung 60 V-
    max. Schaltstrom 4 A bei 24 V
    Temperaturbereich -20°C ... 55°C
    Steuerspannung 24 VDC
    max. Modulstromaufnahme 150 mA
    Artikel-Nr.: 214-008-10

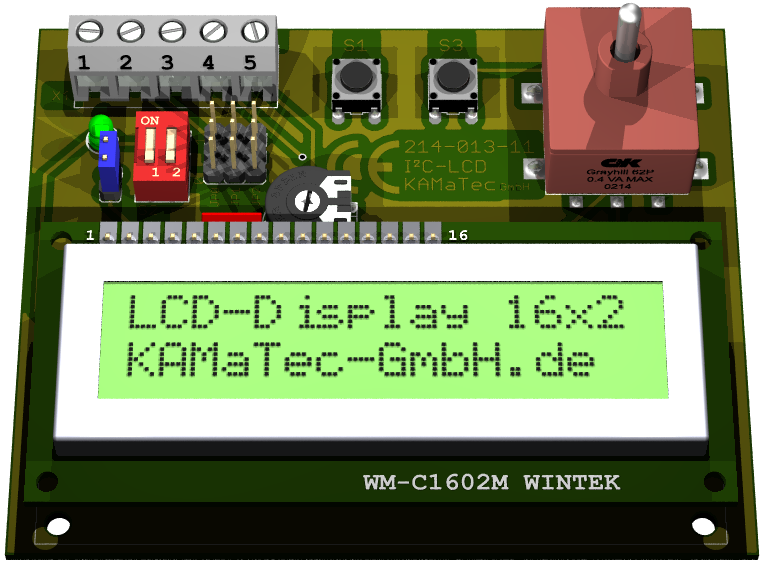

  • I²C-LCD-Modul
    214-013-11 LCD-Modul
    2zeilig, 16 Zeichen je Zeile

     mit Hintergrundbeleuchtung und Kontrastregelung
    Temperaturbereich -20°C ... 55°C
    Steuerspannung 5 VDC
    Artikel-Nr.: 214-013-11

  • I²C-8E-Modul
    Artikel-Nr.: 214-007-80
    Eingabekanäle: 8 (I-lines)

  • RS232-Erweiterungs-Modul
    Artikel-Nr.: 214-014-10
    RS232 Koppler

  • CAN-Bus-Erweiterungs-Modul
    Artikel-Nr.: 214-015-10
    CAN-Bus-Koppler

  • Analog-Erweiterungs-Modul
    Artikel-Nr.: 214-017-10
    Analgoe Ein-/ Ausgangswerte

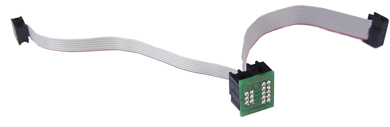

ISP-Programmieradapter
Artikel-Nr.:  214-011-01

Mit dem ISP-Adapter 10-6polig erhalten Sie eine universelle Lösung zur in-system-Programmierung. Sie können von 10 auf 10polig programmieren, von 10 auf 6polig, von 6 auf 6polig und von 6 auf 10polig. Der Adapter wird einfach zwischen das 10polige und 6polige Flachbandkabel gesteckt.

214-011-01
  • 10Pin - 6Pin

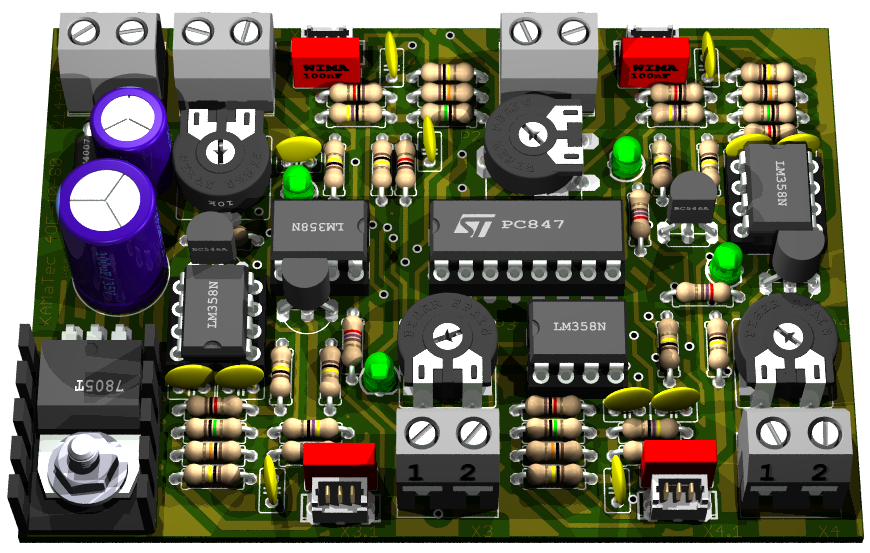

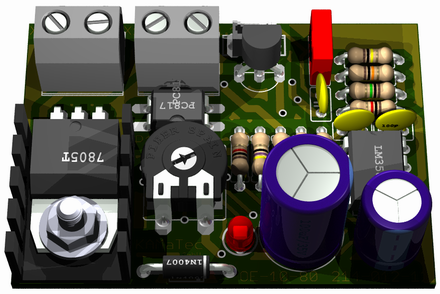

IR-Sensorauswerte-Modul

Universell in eigene Applikationen einbindbares Sensorauswertemodul für IR-Distanz-Sensoren mit Analogausgang auf Triangulationsprinzip mit integriertem PSD-Chip. Die Spannungsversorgung des Moduls erfolgt über eine externe Gleichspannung zwischen 7 V und 24 V DC.
Das IR-Sersorauswerte-Modul ist für 1, 2 oder 4 Sensoren lieferbar. Anwendungsbeispiele sind:
Händetrockner, Einparkhilfe am KFZ, Toilettenspülung, Türöffner, Alarmanlagen, Wasseraufbereitung, Ramazzotti-Ausschankkontrolle u.v.m.

214-012-12214-012-41

Artikel-Nr.: 214-012-12        Artikel-Nr.: 214-012-41
  • IR-Sensorauswerte-Modul für Distanz-Sensor auf optischer Basis, geeignet für die
    Distanz-Sensoren der Baureihen:
    • SHARP GP2Y0A41SK0F          4 -  30 cm
    • SHARP GP2Y0A21YK0F        10 -  80 cm
    • SHARP GP2Y0AH01K-Y001F  20 - 150 cm
    • SHARP GP2Y0A710K0F       100 - 550 cm
  • Das IR-Sensorauswert-Modul schaltet eine positive, analoge Sensorspannung zwischen 0,4 - 1,9 Volt.
  • Erfassungsbereich abhängig vom Distanzsensor.
  • Ausgabekanal: 1 bis 4 Optokoppler (Potentalgetrennt)
    max. Ausgangsspannung VCEO 35 V
    max. Ausgangsstrom IC 50 mA
